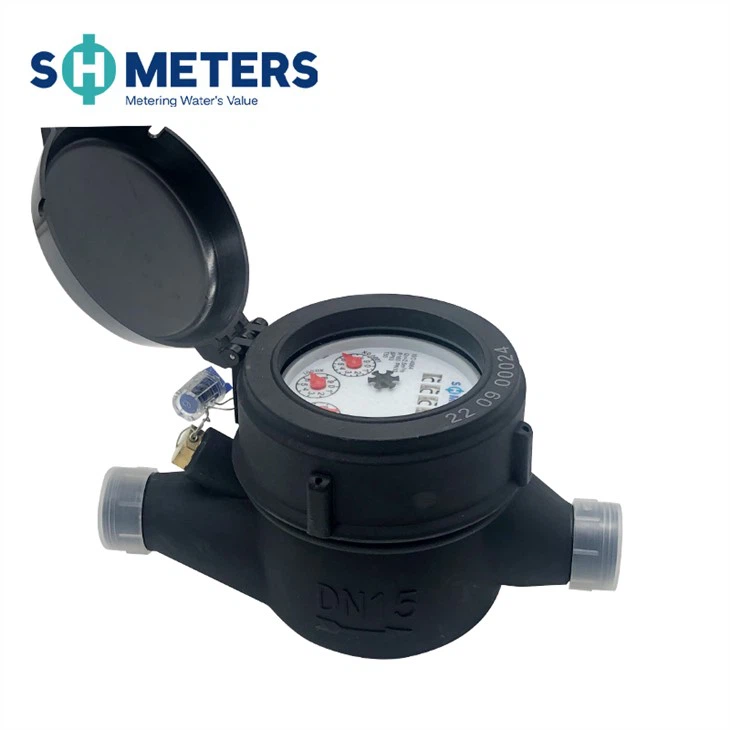

TIP MULTI-JET
Miters tal-Ilma tal-Korp tal-Plastik Dry-dial
Applikazzjoni
Il-kejl tal-volum ta 'ilma kiesaħ (sħun) li jgħaddi mill-pipeline.Water meter jintuża għal dar, kummerċjali, muniċipalità, pipeline
Karatteristiċi
· Drive manjetiku, reżistenza tat-trażmissjoni aktar baxxa.
·Tarka manjetika, għall-protezzjoni esterna tal-kamp manjetiku.
·Reġistru niexef issiġillat jiżgura qari ċar ta 'żmien twil.
·Apparat li jirregola estern.
Accressories: 2pcs igganċjar, 2pcs igganċjar ġewż u 2pcs woxers.
·B'eżattezza għolja
· Għal użu orizzontali
·Aċċessorji jinkludu Strainer, pistun li jdur, Widget ta 'Konnessjoni, twaħħil tal-konnettur
Karatteristiċi Fakultattivi
·Reġistru ssiġillat tip: Tip niexef; Tip semi-niexef; Tip super niexef.
·Eżattezza: R=80 ; 100; 125; 160;klassi b;klassi ċ.
· Daqs: 15 ~ 50mm.
·Ilma kiesaħ.
·Valv mhux ritorn.
·Għażla ta 'swiċċ tal-qasab.
· Diversi tulijiet u konnessjonijiet disponibbli fuq talba.
·Tip tat-tarf tal-ħajta: BSP / NPT.
·Materjali: plastik
· Pressjoni tax-xogħol tal-plastik: PN10(10bar)
·Ipprovdi output tal-polz/rs485 modbus/remot bil-fili/splitter tal-polz/display tal-qari tal-polz
Żball Massimu Permissibbli
·Fiż-żona t'isfel minn qmin inklużiv sa iżda eskluż qt huwa ±5 fil-mija.
·Fiż-żona ta 'fuq minn qt inklużiv sa u inkluż qs huwa ±2 fil-mija; ± 3 fil-mija għall-miter tal-ilma sħun.
Konformità ta' Standards
Id-dejta teknika tikkonforma mal-istandard internazzjonali ISO 4064.
Kundizzjonijiet tax-Xogħol
·Temperatura ta ' l-ilma: 0.1 grad ~ 50 grad għall-miter ta ' l-ilma kiesaħ.
·Pressjoni tal-ilma: Inqas minn jew ugwali għal 1.6Mpa (16 bar).
Dimensjoni Ġenerali U Piż
| DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Daqs (pulzier) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| Tul (L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| Wisa' (W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Għoli (H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Ħajt tal-Konnessjoni D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Tarf tal-ħanek |
| Piż (kgs) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
Data Teknika
| DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Daqs (pulzier) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| Max.Qari (m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Min.Qari (Litru) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Pressjoni Max (Bar) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Telf ta' Pressjoni | 63 | ||||||
| Max.Temperature | T=50/90 | ||||||
| Għażla tal-Output tal-Impuls | Vmax=24V | ||||||
| Imax=100mA | |||||||
| Pmax=2W | |||||||
Għażla tal-Output tal-Impuls
Garanzija
Il-miters kollha jkunu garantiti kontra difetti fil-manifattura u l-materjali għal perjodu ta’ sena (1) mid-data tal-aċċettazzjoni. Miters jew partijiet difettużi skoperti f'dan il-perjodu għandhom jiġu sostitwiti mingħajr ħlas malli jirritornaw lill-SHMeters
