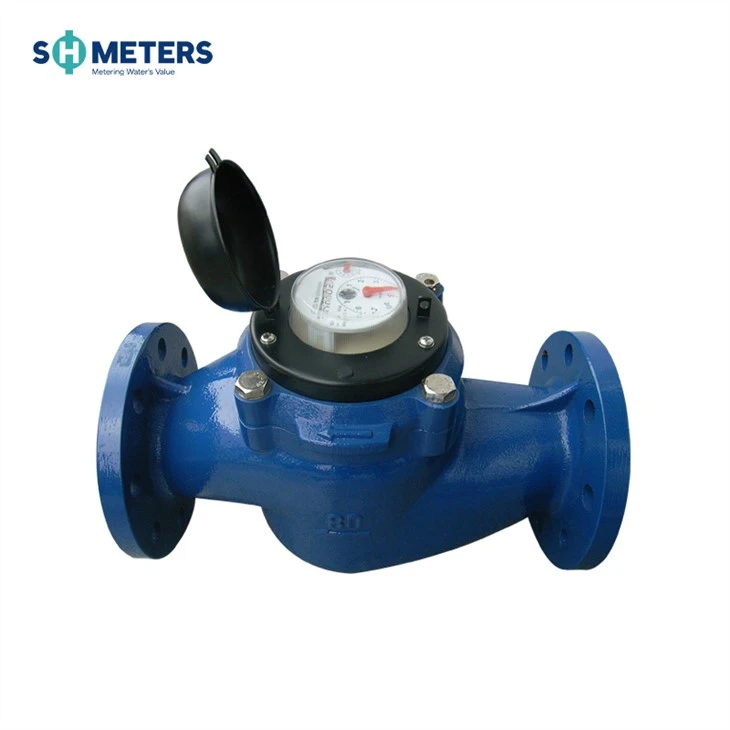

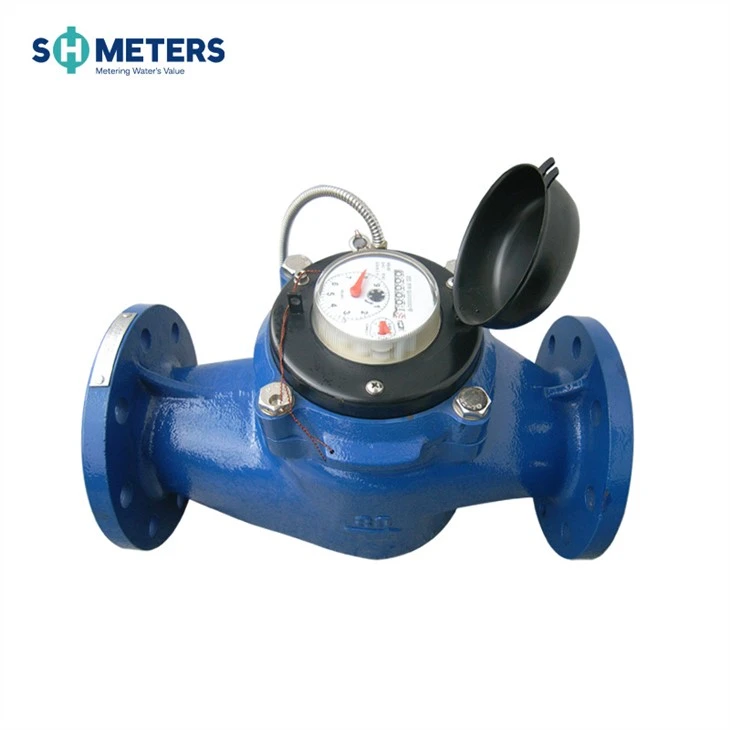

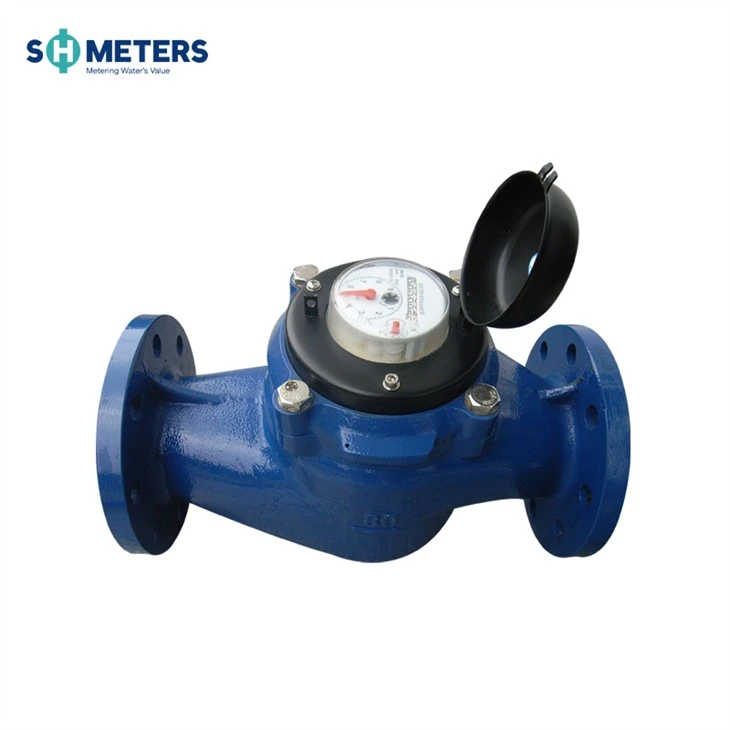

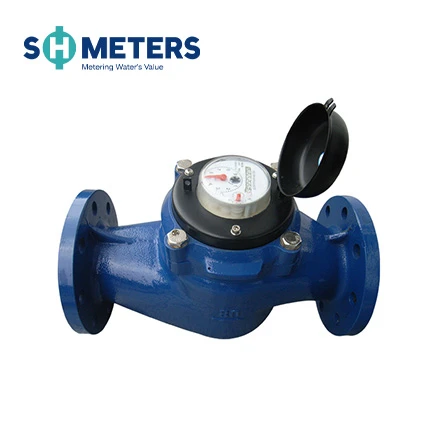

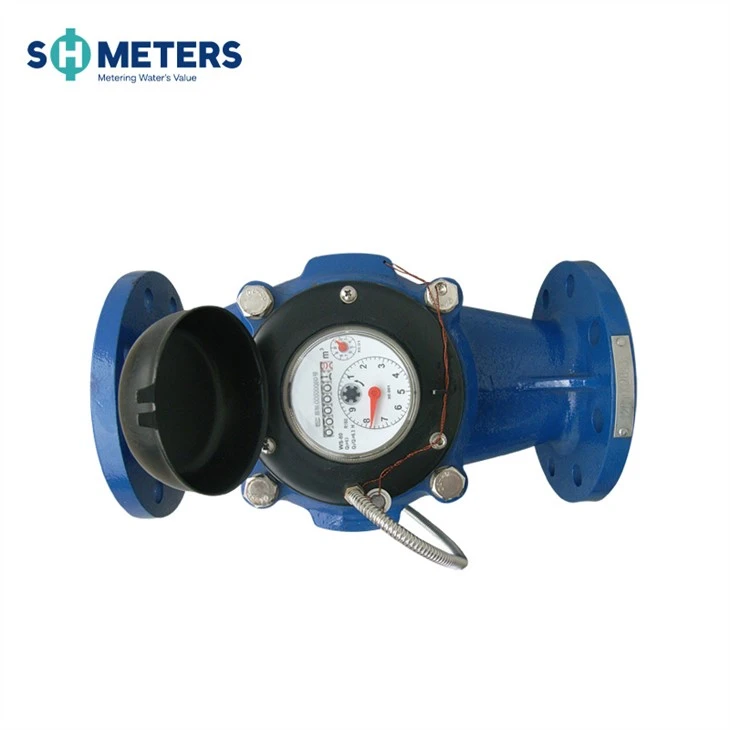

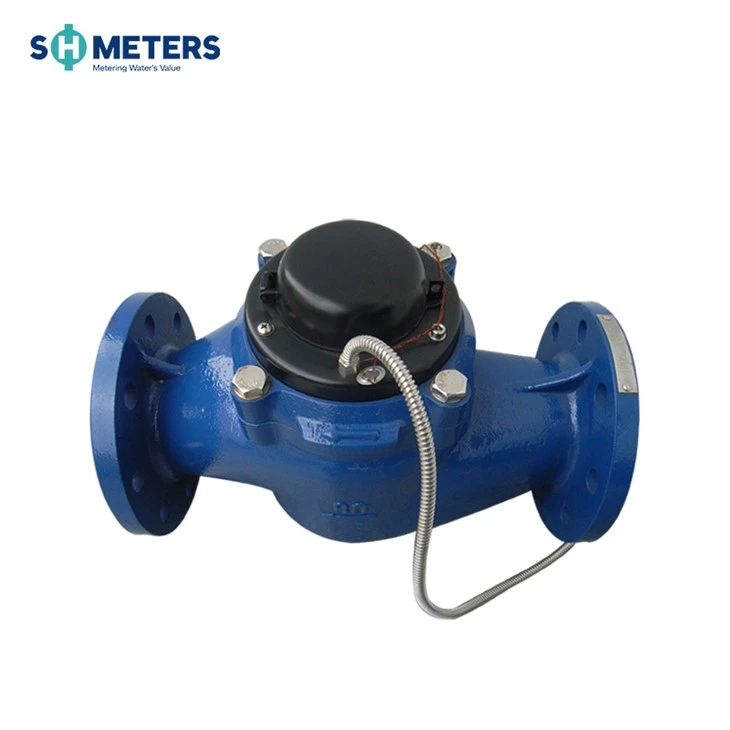

LXCLG(R)-50~200(mm)
Miter tal-ilma kiesaħ (sħun) woltman tal-element li jista' jitneħħa vertikali
Applikazzjoni
Il-kejl tal-volum ta 'ilma kiesaħ (sħun) li jgħaddi mill-pipeline.Water meter huwa użat għad-dar, muniċipalità, impjant ta' trattament eċċ.
Karatteristika
·Struttura tal-element li tista 'titneħħa, installazzjoni u manutenzjoni faċli, irreġistra għal użu universali f'din il-firxa li tista' tinqala 'mingħajr Tneħħi l-miter mill-pipeline.
·Dry-dial, Azzjoni sensittiva tas-sewqan manjetiku, telf żgħir ta 'pressjoni.
·Reġistru issiġillat bil-vakwu jiżgura li l-arloġġ iżomm ħieles miċ-ċpar u Żomm il-qari ċar f'servizz fit-tul.
·Materjali magħżula ta 'kwalità għolja għal karatteristika stabbli u affidabbli.
·Data teknika tikkonforma mal-istandard internazzjonali ISO 4064.
·B'eżattezza għolja
·Aċċessorji tal-prodott jinkludu konnetturi, filtri, aċċessorji ta 'konnessjoni, aċċessorji tal-pajpijiet, Flanġ, filtru
Karatteristiċi Fakultattivi
·Eżattezza: R=160/klassi a
· Daqs: DN50-DN200
·Ilma kiesaħ / sħun
·Għażla ta 'swiċċ tal-qasab
·L-istandard tal-ħanek jista 'jkun jagħżel
·360 grad jduru jistgħu jiġu jagħżlu
·Ħadid fondut, ħadid duttili, azzar li ma jissaddadx, GG25, GGG50, SS304, SS316 korp jistgħu jiġu jagħżlu.
·Pressjoni tax-xogħol: PN16/25
·Ipprovdi output tal-polz/rs485 modbus/remot bil-fili/splitter tal-polz/display tal-qari tal-polz
Kundizzjoni tax-Xogħol
·Temperatura tal-ilma: {{0}}.1 grad ~40 grad (0.1 grad ~90 grad għall-miter tal-ilma sħun)
· Pressjoni tal-ilma: Inqas minn jew ugwali għal 1Mpa (1.6MPa għal rekwiżit speċjali)
Dimensjonijiet
Tip | Tul | Għoli | Flanġ tal-Konnessjoni | ||
Mm | D1 Otside Dijametru | Dijametru taċ-Ċirku tal-bolt | Boltijiet tal-Konnessjoni (nM) | ||
50 | 280 | 280 | 165 | 125 | 4-M16 |
65 | 280 | 280 | 185 | 145 | 4-M16 |
80 | 370 | 300 | 200 | 160 | 8-M16 |
100 | 370 | 305 | 220 | 180 | 8-M16 |
150 | 500 | 500 | 285 | 240 | 8-M20 |
200 | 500 | 515 | 340 | 295 | 8-M20 |
NOTA: Id-dimensjoni tal-flanġ tikkonforma mal-istandard ISO7001-2:1988. L-istandard tal-ħanek jista 'jiġi personalizzat. Ordni għal prodotti ta' rekwiżiti speċjali
Speċifikazzjoni tat-Teknika tal-Fluss
Tip | Fluss Manimum Q4 | Fluss Permanenti Q3 | Q3/Q1 | Q2/Q1 | Fluss Transitorju Q2 | Fluss Minimu Q1 | Max Qari | Min Qari | |
Reġistru Sħiħ tal-Ħġieġ | Reġistru tal-plastik | ||||||||
m³/h | m³/h | m³ | |||||||
50 | 50 | 40 | 160 | 1.6 | 0.4 | 0.25 | 999999 | 0.0005 | 0.0002 |
6.3 | 1.6 | ||||||||
80 | 78.8 | 63 | 160 | 1.6 | 0.64 | 0.4 | 999999 | 0.0005 | 0.0002 |
6.3 | 2.5 | ||||||||
100 | 125 | 100 | 160 | 1.6 | 1 | 0.63 | 999999 | 0.0005 | 0.0002 |
6.3 | 3.94 | ||||||||
150 | 313 | 250 | 160 | 1.6 | 2.56 | 1.6 | 999999 | 0.0005 | 0.0002 |
6.3 | 10 | ||||||||
200 | 500 | 400 | 160 | 1.6 | 4 | 2.5 | 999999 | 0.0005 | 0.0002 |
6.3 | 16 | ||||||||
Id-Deskrizzjoni tat-Tħaddim tas-Sistema ta 'Żewġ Swiċċijiet tal-Qasab
Jekk jogħġbok ara d-dijagramma tas-sistema taż-żewġ swiċċijiet tal-qasab hawn taħt, iż-żewġ swiċċijiet tal-qasab jitħaddmu "ON" JEW "MITFI" rispettivament mill-kalamita mwaħħla mal-pointer jew l-irkaptu waqt it-tħaddim tagħha fuq ir-reġistru, iżda qatt "ON" fil- istess ħin, sakemm il-kalamita barra tattakka.
Iż-żewġ swiċċijiet tal-qasab joperaw żewġ "ON" u tnejn "OFF" f'rawnd wieħed tal-pointer jew l-irkaptu jfisser output ta 'sinjal wieħed, dan il-prinċipju jipprevjeni t-telf jew l-għadd żejjed tal-output tas-sinjal minħabba l-iswiċċijiet joggling jew il-pajp li jivvibra, għalhekk jiżgura l-affidabbiltà tal-ħruġ tas-sinjal.
Garanzija
Il-miters kollha jkunu garantiti kontra difetti fil-manifattura u l-materjali għal perjodu ta’ sena (1) mid-data tal-aċċettazzjoni. Miters jew partijiet difettużi skoperti f'dan il-perjodu għandhom jiġu sostitwiti mingħajr ħlas malli jirritornaw lill-SHMeters.
