Deskrizzjoni tal-Prodotti

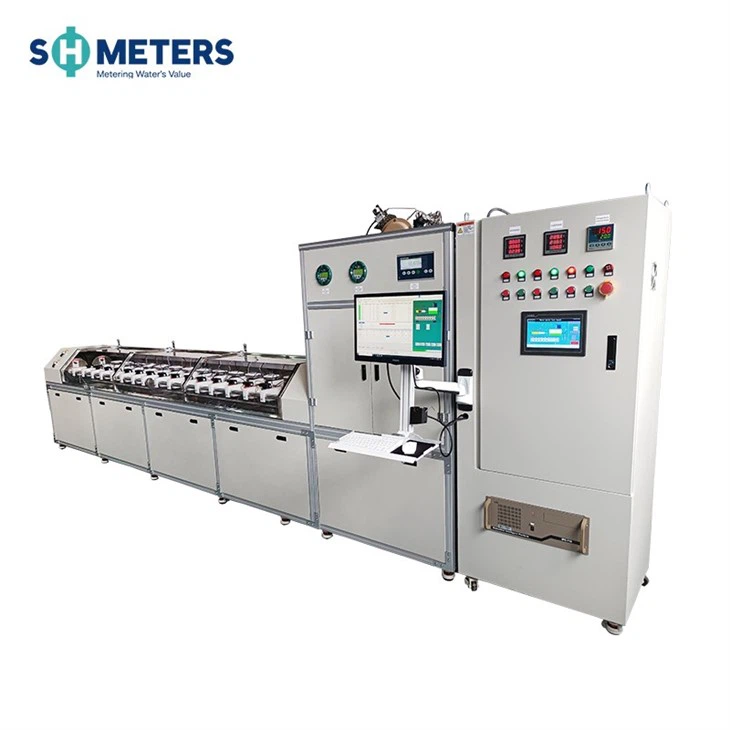

Il-bank tat-test tal-miter tal-ilma huwa mezz użat għall-ittestjar u l-kalibrar tal-miters tal-ilma. Jintuża prinċipalment minn manifatturi tal-miters tal-ilma, kumpaniji tal-provvista tal-ilma, u laboratorji tal-awtoritajiet tal-ilma.
karatteristiċi tal-prodott
- Il-bank tat-test tal-miter tal-ilmahija kompatibbli ma 'diversi tipi ta' miters tal-ilma, inklużi miters tal-ilma mekkaniċi, miters tal-ilma ultrasoniku, u miters tal-ilma elettromanjetiċi, u jappoġġja rekwiżiti tal-ittestjar għal firxa wiesgħa ta 'valuri tal-proporzjon tal-meter.
- Jadotta sistema ta' fluss tat-tip ta'-pistun ta' preċiżjoni-għoli, b'rata ta' fluss minima li tista' tinstab daqs 2L/h, li tissodisfa r-rekwiżiti għal kejl ta'-fluss baxx. Huwa adattat għall-manifatturi tal-miters tal-ilma, istituzzjonijiet tal-metroloġija, u laboratorji professjonali.
- Is-sistema ta 'kontroll tal-qalba hija bbażata fuq Siemens PLC, li tiżgura tħaddim stabbli u affidabbli.
- Modi ta' tħaddim multipli huma disponibbli, inklużi kompletament awtomatiċi, semi-awtomatiċi, u manwali, biex jipprovdu flessibilità għal diversi xenarji ta' applikazzjoni.
- Is-softwer li jakkumpanja jista' jiġġenera awtomatikamentrapporti tat-testu jappoġġja mudelli ta 'rapporti customizable, ittejjeb l-effiċjenza tal-ġestjoni.
- Jappoġġja diversi metodi ta 'akkwist tad-dejta, inklużi komunikazzjoni RS485, interface infra-aħmar, sinjal tal-polz, rikonoxximent tal-immaġni, u trasmissjoni ta' fibra ottika, li toffri kompatibilità sħiħa ma 'tipi differenti ta' formati ta 'output tal-miter tal-ilma.
Komponenti tal-Pjanti
L-apparat huwa magħmul minn sistema ta’ sors ta’ ilma, sistema tal-pistun, pajp tal-morsa, apparat li jirregola l-fluss, sistema ta’ miter standard, sistema ta’ kontroll ta’ softwer u sistema ta’ akkwist tad-dejta.
Parametru tal-prodotti
|
Mudell
|
SHA25-1
|
SHA25-P-1
|
SHA50-1
|
SHA50-P-1
|
|
Medda tal-Fluss
|
(0.015-0.8) m³/h
|
(0.002-0.8) m³/h
|
(0.015-32) m³/h
|
(0.002-32) m³/h
|
|
Speċifikazzjoni tal-pistun
|
/ |
Volum 22L/riżoluzzjoni 0.036ml/
Pressjoni PN16/Panasonic servo drive
|
/ |
Volum 22L/riżoluzzjoni 0.036ml/
Pressjoni PN16/Panasonic servo drive
|
|
Master Standard
|
Skala elettronika
|
Piż elettroniku + pistun
|
Skala elettronika
|
Piż elettroniku + pistun
|
|
Speċifikazzjoni Master Standard
|
Toledo 120kg/6000E
|
Toledo 60kg(6000E)/600kg(6000E)
|
||
|
Kapaċità tal-użin
|
120L
|
60L/600L
|
||
|
Pompa tal-Ilma
|
Grundfos2.2KW (marki oħra disponibbli wkoll)
|
Grundfos 7.5 kW (marki oħra huma wkoll disponibbli)
|
||
|
Kommutatur
|
DN25
|
DN25+DN50
|
||
|
Kwantità tat-Test
|
DN15 * 10 DN20 * 10 DN25 * 8 (Kwantità ta 'skoperta
u linji doppji jistgħu jiġu personalizzati)
|
DN15*10 DN20*8 DN25*6 DN32*5 DN40*4 DN50*3
(Il-kwantità ta 'skoperta u l-linji doppji jistgħu jiġu personalizzati)
|
||
|
Dimensjoni
|
(5800 mm * 1500 mm * 2300mm)
|
(5800 mm * 2000 mm * 2700mm)
|
||
|
Miter tal-fluss elettromanjetiku
|
Ġappun Yokogawa AXG/DN{0}}DN25 (marki oħra disponibbli)
|
Ġappun Yokogawa AXG/DN2.5+DN25+DN50 (marki oħra disponibbli)
|
||
|
Metodu tat-Test
|
Ibda-metodu ta' waqfien + metodu tal-kommutatur
|
|||
|
Inċertezza
|
Inqas minn jew ugwali għal 0.2% (k=2)
|
|||
|
Medda tal-Pressjoni
|
0-16bar
|
|||
|
Temperatura Ambjentali
|
15-30 grad
|
|||
|
Temperatura Relattiva
|
45%-75%
|
|||
|
Pressjoni Atmosferika
|
(86-106)kPa
|
|||
| Elettriku u Ilma |
380V, 50Hz/60Hz, 3-fażi, provvista ta 'enerġija 5-wajers/ilma pur
|
|||
|
Pressjoni tas-Sors tal-Arja
|
(3.5-6)bar
|
|||
|
Ġbir tad-Dejta
|
MBUS / RS485 / infra-aħmar / polz / akkwist ta 'immaġni, eċċ
|
|||
|
Sensor tat-Temperatura
|
PT100, livell ta 'preċiżjoni A; Installat fl-importazzjoni u l-esportazzjoni
|
|||
|
Sensor tal-Pressjoni
|
Trasmettitur tal-pressjoni, preċiżjoni 0.5%; Installat fl-importazzjoni u l-esportazzjoni
|
|||
