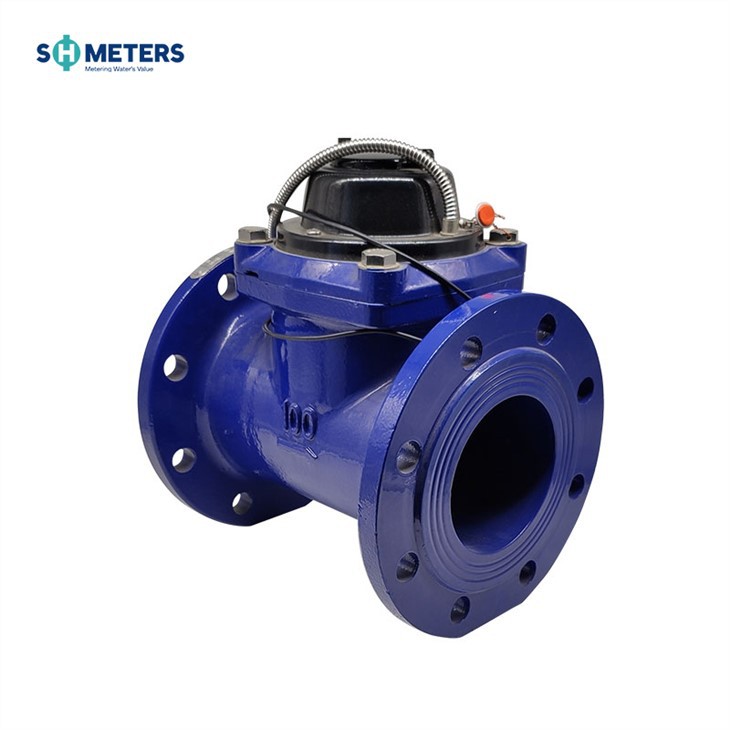

LXXG(R)-50~300(mm)
Irrigazzjoni Rota tal-vane orizzontali, miter tal-ilma kiesaħ (sħun) b'dial niexef
Applikazzjoni:
--Kejl tal-volum ta' ilma kiesaħ (sħun) li jgħaddi mill-pipeline.
Karatteristika:
--Struttura tal-element li tista 'titneħħa, installazzjoni u manutenzjoni faċli;
--Dry-dial, Drive manjetiku;
--Kapaċità ta 'fluss kbir, telf żgħir ta' pressjoni;
--Reżisti l-hummer tal-ilma u t-tniġġis;
--Reġistru issiġillat bil-vakwu jiżgura li l-arloġġ iżomm ħieles mill-kondensazzjoni u jżomm il-qari ċar f'servizz fit-tul;
--Materjali magħżula ta' kwalità għolja għal karatteristika stabbli u affidabbli;
--Dejta teknika tikkonforma mal-istandard internazzjonali ISO 4064.Klassi B
Il-meters jistgħu jkunu mgħammra b'tip ta 'apparat ta' trażmissjoni mill-bogħod, il-volum li jiġġenera l-polz jista 'jkun 10,1000 jew 10000 L/polz.
Kundizzjoni tax-xogħol:
Temperatura tal-ilma: {{0}}.1ºC~50ºC (0.1ºC~90ºC għall-miter tal-misħun)
Pressjoni tal-ilma: Inqas minn jew ugwali għal 1.0Mpa (1.6MPa fuq talba)
Żbalji massimi permissibbli:
fiż-żona t'isfel minn qmin inklużiv sa iżda eskluż qt huwa ±5 fil-mija
fiż-żona ta 'fuq minn qt inklużiv sa u inkluż qs huwa ±2 fil-mija (±3 fil-mija għall-miter tal-ilma sħun)
Dimensjonijiet
| Tip | Daqs | Tul | Għoli | Flanġ li jgħaqqad | ||
| mm | D1 Dijametru ta' Barra | D2 Bolt Circle Dijametru | Boltijiet tal-Konnessjoni (nM) | |||
| LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| LXXG-200 | 200 | 350 | 382 | 340 | 295 | {{0}}M20(1.0Mpa) |
| 12-M20(1.6Mpa) | ||||||
| LXXG-250 | 250 | 450 | 438 | 395 | 350 | {{0}}M20(1.0Mpa) |
| 405 | 355 | 12-M24(1.6Mpa) | ||||
| LXXG-300 | 300 | 500 | 488 | 445 | 400 | {{0}}M20(1.0Mpa) |
| 460 | 410 | 12-M24(1.6Mpa) | ||||
NOTA: Id-dimensjoni tal-flanġ tikkonforma mal-istandard ISO7005-1:1988. L-istandard tal-ħanek jista 'jiġi personalizzat. Ordni għal prodotti ta 'rekwiżiti speċjali hija aċċettata wkoll
Pożizzjoni tal-polz
| Daqs | Pożizzjoni tal-polz |
| DN50-200 | 100/1000L/Impuls |
| DN250-DN300 | 1000L/polz |
Kurva ta' Telf ta' Pressjoni
Speċifikazzjoni tat-Teknika tal-Fluss
| Fluss nominali | Fluss Massimu Q4 | Fluss Permanenti Q3 | Q3/Q1 | Q2/Q1 | Fluss transizzjonali Q2 | Fluss Minimu Q1 | Qari Minimu | Qari Massimu | ||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
| 65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 200 | 500 | 400 | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
Id-Deskrizzjoni tat-Tħaddim tas-Sistema ta 'Żewġ Swiċċijiet tal-Qasab
Jekk jogħġbok ara d-dijagramma tas-sistema taż-żewġ swiċċijiet tal-qasab hawn taħt, iż-żewġ swiċċijiet tal-qasab jitħaddmu "ON" JEW "OFF" rispettivament mill-kalamita mwaħħla mal-pointer jew l-irkaptu waqt it-tħaddim tagħha fuq ir-reġistru, iżda qatt "ON" fil- istess ħin, sakemm il-kalamita barra tattakka.
Iż-żewġ swiċċijiet tal-qasab joperaw żewġ "ON" u tnejn "OFF" f'rawnd wieħed tal-pointer jew l-irkaptu tfisser output ta 'sinjal wieħed, dan il-prinċipju jipprevjeni t-telf jew l-għadd żejjed tal-output tas-sinjal minħabba l-iswiċċijiet joggling jew il-pajp li jivvibra, għalhekk jiżgura l-affidabbiltà tal-output tas-sinjal.
Garanzija
Il-miters kollha jkunu garantiti kontra difetti fil-manifattura u l-materjali għal perjodu ta’ sena (1) mid-data tal-aċċettazzjoni. Miters difettużi jew partijiet skoperti f'dan il-perjodu għandhom jiġu sostitwiti mingħajr ħlas malli jirritornaw lis-SHMETERS.
