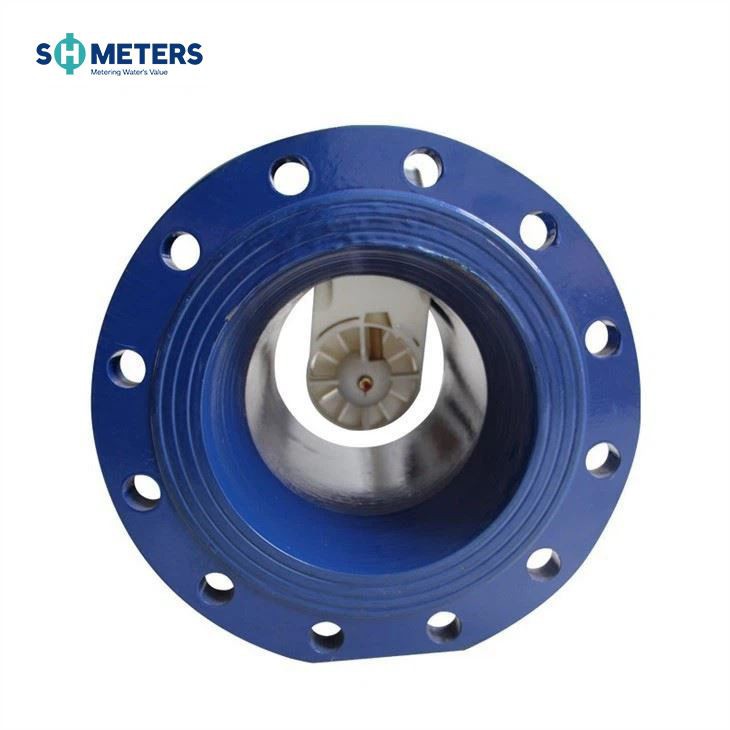

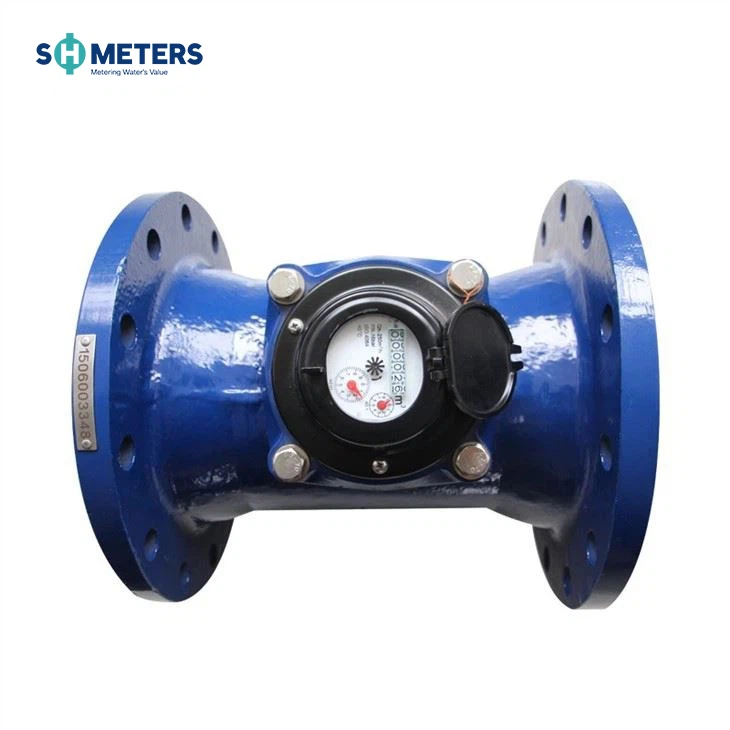

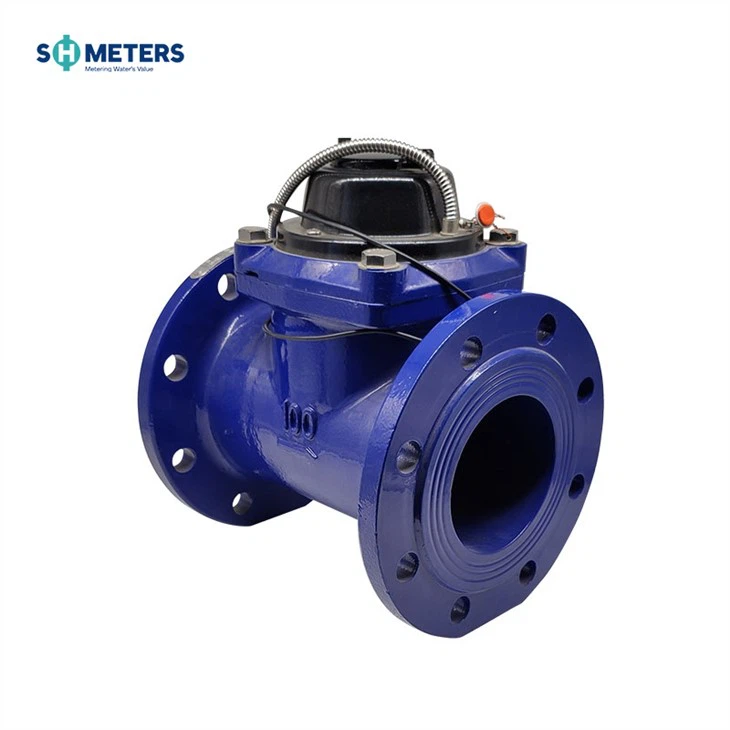

LXXG (R) -50 ~ 300 (mm)
Rota tal-vane orizzontali tal-irrigazzjoni, arloġġ tal-ilma kiesaħ (sħun) bl-arloġġ niexef
Applikazzjoni
Kejl, memorizzazzjoni u wiri tal-volum ta 'ilma kiesaħ li jgħaddi mill-pipeline.
Karatteristiċi:
1. Kapaċità tal-fluss kbira u pressjoni żgħira jitilfu.
2. Antipollution, Il-passatur tal-istainless steel Builtin jista 'jiffranka l-ispiża tal-installazzjoni. Il-mekkaniżmu tal-kejl jista' jitneħħa mill-korp għall-iċċekkjar taż-żamma u s-sostituzzjoni.
3.Magħżula materjali ta 'kwalità għolja għal karatteristika stabbli u affidabbli.
4.Reġistru ssiġillat bil-vakwu jiżgura l-arloġġ miżmum miċ-ċpar u kompli aqra ċar fis-servizz fit-tul.
Kundizzjonijiet tax-Xogħol
temperatura tat-tħaddim:≤40 °C
pressjoni nominali:≤1.0 MPa(1.6MPa)
telf ta ' pressjoni:≤0.1 MPa
Dimensjonijiet
| Tip | Daqs | Tul | Għoli | Il-Konnessjoni tal-Flanġ | ||
| Mm | D1 Dijametru ta 'barra | Dijametru taċ-Ċirku tal-Bolt D2 | Konnessjoni ta 'Boltijiet (n-M) | |||
| LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| LXXG-200 | 200 | 350 | 382 | 340 | 295 | 8-M20(1.0Mpa) |
| 12-M20(1.6Mpa) | ||||||
| LXXG-250 | 250 | 450 | 438 | 395 | 350 | 12-M20(1.0Mpa) |
| 405 | 355 | 12-M24(1.6Mpa) | ||||
| LXXG-300 | 300 | 500 | 488 | 445 | 400 | 12-M20(1.0Mpa) |
| 460 | 410 | 12-M24(1.6Mpa) | ||||
NOTA: Id-dimensjoni tal-flanġ tikkonforma mal-istandard ISO7005-1:1988. L-istandard tal-flanġ jista 'jiġi personalizzat. Ordni għal prodotti ta' rekwiżiti speċjali hija aċċettata wkoll
Pożizzjoni tal-Impuls
| Daqs | Pożizzjoni tal-Impuls |
| DN50-200 | 100 / 1000L / Polz |
| DN250-DN300 | 1000L / Polz |
Kurva tat-Telf tal-Pressjoni
Speċifikazzjoni tat-Teknika tal-Fluss
| Fluss Nominali | Fluss Massimu Q4 | Fluss Permanenti Q3 | Q3 / Q1 | Q2 / Q1 | Fluss Transi tional Q2 | Fluss Minimu Q1 | Qari Minimu | Qari Massimu | ||
| DN | m³/h | m³/h | M³ | |||||||
| 50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
| 65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 200 | 500 | 400 | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
Id-deskrizzjoni tat-tħaddim tas-sistema ta ' żewġ swiċċijiet tal-qasab
Jekk jogħġbok ara d-dijagramma taż-żewġ swiċċijiet tal-qasab tas-sistema hawn taħt, iż-żewġ swiċċijiet tal-qasab woud jitħaddmu "ON" OR"OFF" rispettivament bil-kalamita mwaħħla mal-vleġġa jew l-irkaptu waqt it-tħaddim tagħha fuq ir-reġistru, iżda qatt "ON" fl-istess ħin, sakemm il-kalamita ma tattakkax.
Iż-żewġ swiċċijiet tal-qasab joperaw żewġ "ON" u żewġ "OFF" f'rawnd wieħed tal-vleġġa jew l-irkaptu jfisser output wieħed tas-sinjal, dan il-prinċipju jipprevjeni t-telf jew l-għadd żejjed tal-output tas-sinjal minħabba l-iswiċċjar jew il-pajp li jivvibra, għalhekk jiżgura l-affidabbiltà tal-output tas-sinjal.
Garanzija
Il-meters kollha jkunu garantiti kontra difetti fil-abbilità u l-materjali għal perjodu ta' sena (1) mid-data ta' l-aċċettazzjoni. Miters jew partijiet difettużi skoperti f'dan il-perjodu għandhom jiġu sostitwiti mingħajr ħlas mar-ritorn lejn l-SHMETERS.
